以下是:变压器有载开关测试仪真空度测试仪精心选材的图文介绍

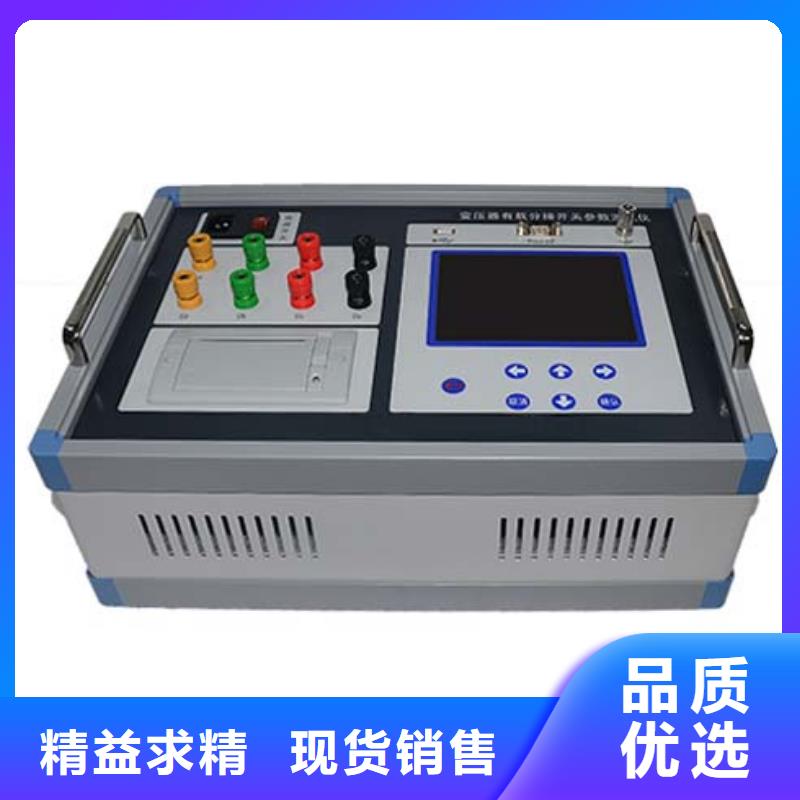

安徽滁州变压器有载开关测试仪主要功能特点1.本测试装置采用交直流法测试，目的是能测试出真实的过渡波形（不对波形进行滤波处理），适合于在变电站现场，在带绕组状态下对变压器有载分接开关的过渡波形、过渡时间、三相同期性等参数进行测量。能判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。2.本测试装置采用交直流法试验判断有载分接开关是否存在故障隐患的判据很明确，就是通过分析观察有载分接开关切换全过程的过度波形是否连续，波形是连续的说明有载分接开关工作状态是良好。3.采用本测试装置测试时接线不受变压器绕组结线方式的限制。能对10kV～500kV电压等级的各种结线组别开关进行测试，如：结线为YN.d、YN.y0，或结线为Y.y0、D.y0（变压器调压绕组在一次侧，没有中性点引出）三相、单相变压器有载分接开关动作特性进行交流测试。4.本测试装置具有内置电源和外接电源两种接线方法，设备内能输出三相电源，现场测试接线十分方便。外接电源能进行高电压试验、零序试验。5.本测试装置测试采样速度高，采集速度达200 k/s/通道以上（一般直流法测试仪采集速度为10 k/s）。存储数据量大，高速缓存深度达8 M byte FIFO。若开关动作过程中存在微弱接触不良缺陷。交流法从波形上能明显反应出。6. 本测试装置系统配置，数据处理系统由嵌入式电脑和测试软件组成，显示屏采用10.4寸大屏幕彩色屏，中文测试界面，触摸屏书写方式，系统支持U盘存储数据，支持USB键盘和鼠标，本装置配置微型打印机，可现场直接打印输出测试结果。
安徽滁州变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十所示（测量B相参数时的接线）：注意：更改加压绕组时请切断试验电源以确保安全！图十 3）分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器，其特点为可以使用单相法测试但不能直接测出某一相阻抗参数，而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c，单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十一所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保安全！图十一4）分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器，其特点同分相Y型连接，但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”，按“确认”键进入短路阻抗参数设置界面，同图五。具体测量过程及操作步骤请参照“2）分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后，还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十二所示（测量BC两相复合参数时的接线）：注意：更改加压绕组时请切断试验电源以确保安全！
安徽滁州变压器有载开关测试仪试验接线本装置设计有两种试验接线方法，一种是选用本装置内部自带三相电源进行测试，简称内接电源试验接线。另一种是选用外部单相电源进行高电压大电流测试，简称外接电源试验接线。4.1 内接电源三相法试验接线三相变压器调压绕组在一次侧，结线为YN.d、YN.y0、 Y.y0或D.y0，使用装置的内接电源进行三相测试，见图一所示。见图一4.2内接电源单相法试验接线变压器调压绕组在一次侧，使用装置的内接电源进行单相测试，见图二所示(本图仅对应于测B相变压器，A相、C相类同)。图二4.3外部电源单相高电压法试验接线变压器的调压绕组在一次侧，使用外接电源进行单相测试，见图三所示(本图仅对应于测B相变压器，A相、C相类同)。图三4.4外部电源三相法试验接线变压器的调压绕组在一次侧，使用外接三相电源进行三相法测试，见图四所示(零线可以不接)。图四4.5外部电源零序法试验接线变压器的调压绕组在一次侧，使用外接单相电源进行零序测试，见图五所示。图五4.6直流三相法测试试验接线
安徽滁州变压器有载开关测试仪 有载分接开关是与变压器回路连接的 运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。二、功能特点?仪器输出电流大，重量轻；?两档电流输出，测试范围更宽，稳定度更高；?能自动计算出过渡电阻值及过渡时间值；?具有完善的保护电路，可靠性强；?8寸的大液晶显示，便于现场操作；?具有U盘存储功能，可以存储更多数据波形。?键盘独立操作，使仪器可操作性更快捷、方便。三、技术参数输出电流 1.0A、0.5A测量范围 过渡电阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)过渡时间：0～250ms测量精度 过渡电阻：±(5%读数+3字)过渡时间：±(0.1%读数+3字)存储方式 U盘存储、本机存储四、使用条件环境温度 -10℃～50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz
“以质量求生存、以信誉求发展”为宗旨。将以诚信、求实的作风；务实、科学的管理；迅捷、周到的服务。天正华意电气设备有限公司愿与各公司精诚合作、共创双赢！ 主要经营: 安徽滁州工频交流耐压试验装置有品种齐全、价格优惠，凭着良好的品质和服务， 安徽滁州工频交流耐压试验装置产品远销全国各地。
