上沅工程技术有限公司主营 甘肃白银桁架支座，欢迎新老客户惠顾！大量现货、追求卓越品质我们是认真的。
由于原材料价格波动较大，且产品规格、型号、材质多种多样，造成很难对其规定时价，所以本店所有标价仅供参考，如需下单，请拨打客服电话或者旺旺联系，以免出现其他问题。

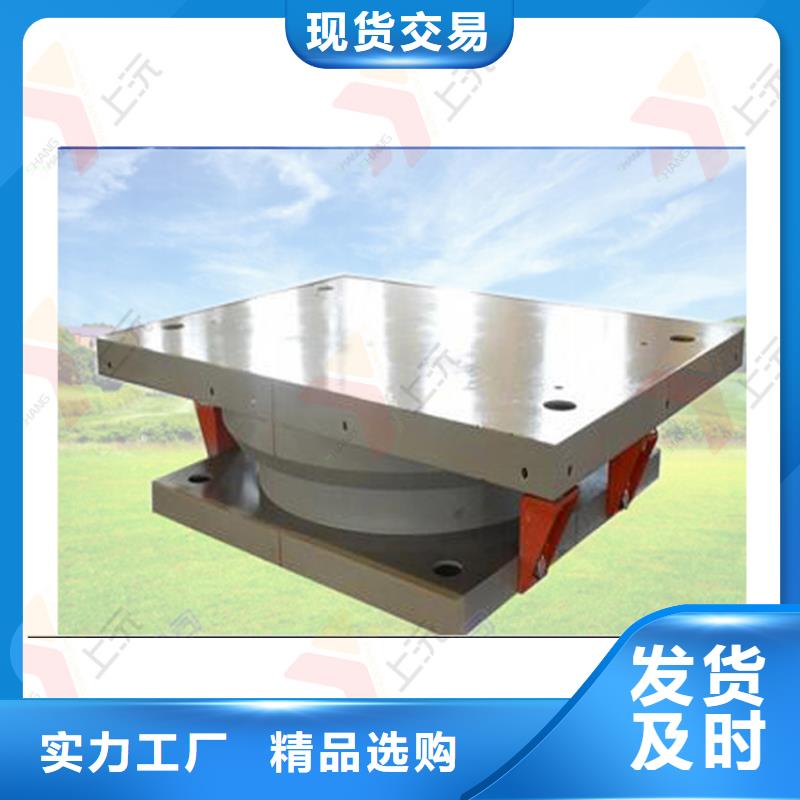

支座的技术性能：1、支座反力(竖向承载力)分为16 级;1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 ,9000 和10000 , 12500 , 15000,17500 , 20000KN 。2、支座设计转角θ分为0.01 、0.15 和0.02rad (根据需要可增大)。3、支座设计位移量顺桥向：1000 一2500KN e=士50 和士100mm ;3000 一10000KN e=士50 、土1 00mm 和士1 50mm ;横桥向(GX 多向活动支座)e=土2Omm。设计位移量根据工程需要可进行变更。4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa 左右时，取值如下：常温(-25 ℃ ~+60 ℃ )0.03 低温(-40 ℃ ~+40 ℃ )0.05。5、支座可承受的水平力：纵向活动支座(ZX )横桥向水平力为支座反力的10%。固定支座(GD)承受水平力为支座反力的10%。
支座安装注意事项：1、支座开箱并检查装箱清单及合格证。2、安装支座板及地脚螺栓：在下支座析四角钢楔块调整支座水平，并使下支座板底面高出桥墩面顶面20-5Omm ，找正支座纵、横向中线位置，使之符合设计要求。用环氧砂浆灌注地脚螺栓孔及支座底面垫层。3、环氧砂桨硬化后，拆除支座四角临时钢楔块，并用环氧砂浆填满抽出楔块的位置。4、在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除上、下支座连接板，以防止约束梁体正常转动。5、拆除上、下支座连接板后，检查支座外观，并及时安装支座外防尘罩。6、当支座与梁体及墩台采用焊接连接时，应先将支座准确定位后，用对称间断焊接缝将下支座与桥墩台上预埋钢板焊接，焊接时防止温度过高对聚四氟乙烯板的影响。焊接后做防锈处理。
1）无侧移铰接支座，支承节点在竖向，边界线切线和法向都无位移。2）单向可侧移支座，竖向和边界切线方向位移为零，而边界法向为自由。 3）双向可侧移的铰接支座，只有竖向位移为零，两个水平方向都为自由。 4）在网架的四角处，至少一个角上的支座必须是无侧移的，相邻的两角可以是单向可侧移的，相对的角可以是双向可侧移的。这种做法既防止网架的刚体移动，又提供了不少于6根的约束链杆数。在工程实践中，如果温度应力不大，也可考虑四角都用无侧移铰支座。5）当网架支承在独立柱上时，由于它的弯曲刚度不是很大，在采用无侧移铰支座时除竖向仍然看作无位移外，两个水平方向应看成弹性支承，支承的弹簧刚度由悬臂柱的挠度公式得出：cIcy/H3Kcy=3EcIcx/H3式中Ec——支承柱的材料弹性模量；Icy、Icx——分别为支承柱绕截面y、x轴的截面惯性矩；H——支承悬臂柱长度。
