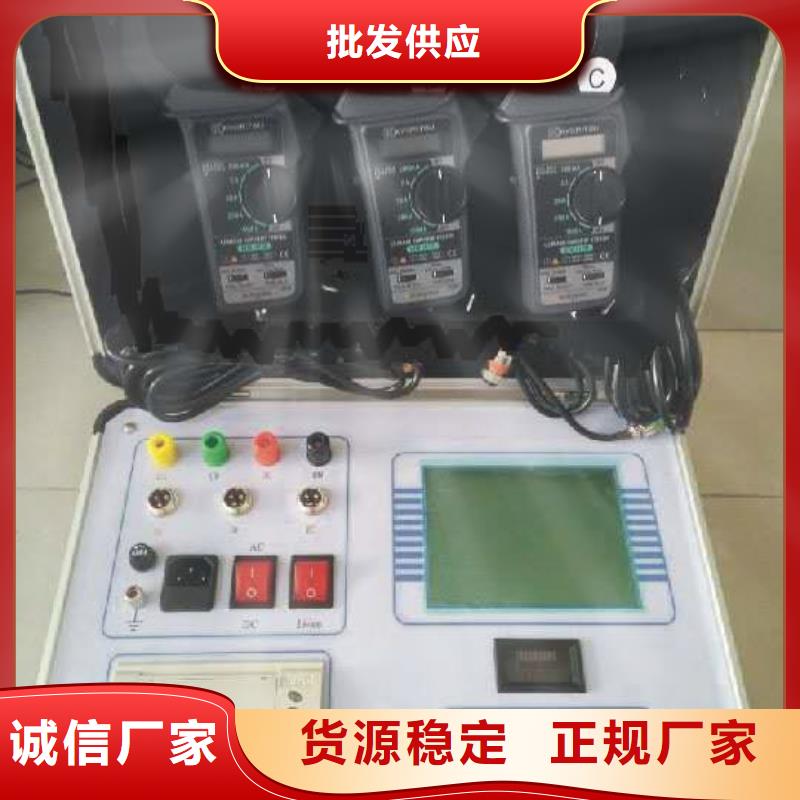

安徽安庆电容电流测试仪仪器检定及钳形表配合电容电感测试仪特别使用说明一、本仪器必须在试品停电、完全放电条件下才能测试！！！二、本仪器输出交流电压15V/1.5V，功率150W，主要用于现场补偿电容器和电抗器的测量,在试验室使用标准电容/电感检定时，请确认标准电容/电感的负载能力、额定电流。否则将损坏标准电容/电感或者检定结果不准(电感较小时要特别注意,有些计量院的电感标准的额定电流都较小,只有零点几安培, 造成误差较大)。仪器检定时应良好接地。三、使用本仪器时请务必将钳形表旋转开关设置为“OFF”，否则测量数据错误。请将钳形表放在测试仪远端，尽量远离测试仪。四、电压输出红色线从钳形表正面穿过到试品,方向不对,不能使用试品自动识别方式,此时测量的电感值也不正确。五、电流输入线一端接钳形表，一端接测试仪，不能悬空。六、使用电流输入线的方法如下：1、一端插入仪器,另一端插入钳型表, 插入钳型表时握住航空插头的后部， 对准钳型表端开口方向轻轻的旋转推入即可。2、拔出时只需握住航空插头的中部弹簧，向外拉动即可拔出,不需旋转,以免损坏接头部分。七、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方式。八、单相测量时只需连接红色和黑色线，此时红色线插入黄色插座（UA），黑色线插入黑色插座（UN），只需要接A相的电流钳, 三相测量时, 需要连接黄色、绿色、红色、黑色线, 黄色线插入UA，绿色线插入UB，红色线插入UC，黑色线插入UN。此时需要接A、B、C三个电流钳，电流钳要插入相应编号的航空插座里。

安徽安庆电容电流测试仪三相电容电感测试仪一、概述三相电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2) 电容表输出电压低而导致故障检出率低。该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。(3) 测量电抗器电感量。二、技术参数1、仪器测量范围及精度：a.电容测量（1）可测电容范围：0. 1μF ～ 3,300μF（2）可测容量范围：5 ～ 20,000kvar（3）测 量 精 度：±(1.0% 读数+0.02μF)（4）分辨率：0.001μF b.电流测量（1）电流测量范围：0～10A;（2）测 量 精 度：±(3.0%读数+0.05A)（3）分辨率：0.01Ac.电感测量（1）电感测量范围：小电感方式0.1mH～5mH大电感方式5 mH～50H（2）感抗测量范围：50mΩ~20KΩ（3）测 量 精 度：±(3.0% 读数+0.05mH)（4）分辨率：0.01 mHd.电阻测量范围：（1）电阻测量范围：小电阻方式50mΩ～1Ω 大电阻方式1Ω～20KΩ（2）测 量 精 度：±(3.0% 读数+0.05Ω)（3）分辨率：0.01 Ω2、工作电源：a.额定电压：工频220V±10%b.额定频率：50Hzc.额定输出：1.5V/15V/150VA3、仪器的正常工作条件：a.环境温度：-10℃ ～ +50℃b.相对湿度：≤90%4、显示打印方式 ：液晶显示屏全汉字显示面板式高速打印机工作原理（如图1）该电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。
